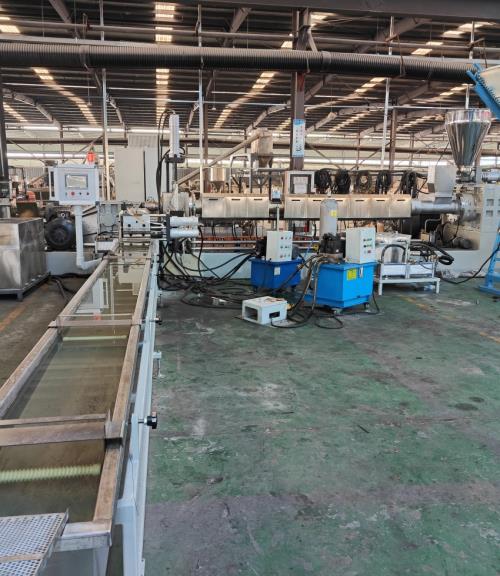

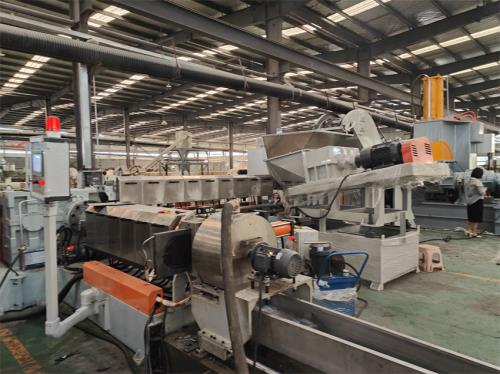

單螺桿造粒機_JDL_單螺桿塑料造粒機 JDL-160/150雙階水拉條機組一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色Ⅱ、造粒工藝：單螺桿喂料機——JDL-160單螺桿擠出機-----液壓板式換網-----JDL-150單螺桿擠出機------液壓板式換網-——拉條機頭-----6米不銹鋼水槽-------2臺吹干機------龍門切粒機-----2.5米加長振動篩-----成品料倉------主機控制采用：PLC控制Ⅲ、作業物料：PP破碎料 產 量：500公斤/小時（作業條件不同，產量稍有不同）
二、機組配置（一）雙螺桿喂料系統1)雙螺桿喂料機； 電機功率：1.5kw；“羅賓康”變頻調速器；料斗加大
（二）JDL-160擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）2、減速箱油冷卻系統1）油泵功率：1.1kw, 采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻 3.主電機:1）交流電機；功率：132kw“蒙特”電機。采用“三晶或羅賓康”,變頻調速器
4、螺桿1）直徑：φ160mm；長徑比：25:1；材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級，螺桿外表鍍硬鉻處理；2) 螺桿芯部采用通水冷卻
5、料筒1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻；筒體上開槽，盤銅管，通冷卻水；螺筒上加防護罩，不銹鋼材質；3) 加熱區段：采用優質鑄鋁加熱器
6、液壓板式換網系統 1）換網器：板式過濾自動換網器，流量截面為圓形；雙工位；含兩塊多孔板；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）
（三）JDL-150單螺桿擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸摵晒I(yè)齒輪油L-CKC220或L-CKC320（油品需客戶自行采購）
2、減速箱油冷卻系統1）油泵功率：1.1kw, 采用環保風冷卻系統（環保型：發明專利號：CN201911312134.6）不需要接外循環水冷卻
3.主電機:1）交流電機；功率：45kw“蒙特”電機。采用“三晶或羅賓康”,變頻調速器
4、螺桿1）直徑：φ150mm；長徑比：12:1；材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級，螺桿外表鍍硬鉻處理；2) 螺桿芯部采用通水冷卻
5、料筒1）材質為38CrMoALA氮化處理，氮化HV950-1050，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻；筒體上開槽，盤銅管，通冷卻水；螺筒上加防護罩，不銹鋼材質；3) 加熱區段：采用優質鑄鋁加熱器
6、水冷卻系統1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式冷卻器1個,每個3平方3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）假如不按照規定放防凍液,會導致鋁制冷卻器漏水,不在保修內
7、液壓板式換網1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）
8、機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力

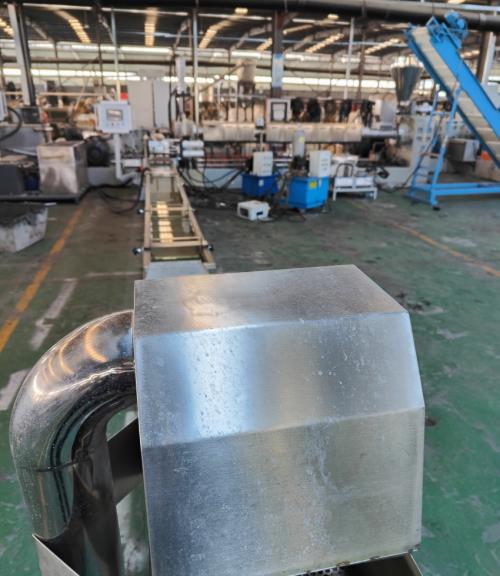

（四）水拉條輔機 1）水槽：一臺，L=4米，加寬加深，槽體為不銹鋼材質；水槽與吸干機過度體一件； 2）吹干機：二臺，功率3kw；與物料接觸件均為不銹鋼材質。3）龍門切粒機：壹臺，功率5.5kw，變頻調速；切粒機動刀刀口采用鎢鋼材質 4）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最??； 5）風吹料倉：一套，1m料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；3kw物料輸送風機。
